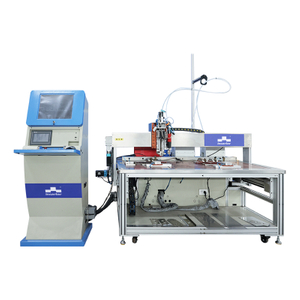

Configurazione dell'attrezzatura per saldatura a perno di CNC
Dispositivo di alimentazione automatica dei chiodi
Il meccanismo di alimentazione delle unghie è diviso in due tipi: tipo di piastra di vibrazione e tipo di rullo. La configurazione standard è di tipo rullo.
La piastra di vibrazione è adatta per viti speciali e il tipo di rullo è adatto per viti ordinarie
♢ Il dispositivo di alimentazione del chiodo automatico è composto da un selettore per unghie + meccanismo di alimentazione del chiodo pneumatico + pistola di saldatura automatica + tubo di alimentazione dei chiodi.
♢ Può realizzare l'alimentazione e la saldatura automatiche di unghie, con alta affidabilità per l'alimentazione dei chiodi, il rilevamento automatico della presenza di unghie e migliorare l'efficienza e l'affidabilità del sistema.
♢ Il meccanismo di alimentazione delle unghie dedicati ha le caratteristiche di grande carico, basso rumore, risparmio energetico e riduzione del consumo.
♢ Le specifiche di alimentazione delle unghie sono M3-M8 (non standard può essere personalizzato).
Unità di meccanismo delle armi da saldatura
Pistola ad alimentazione diretta
La macchina dispone di una struttura semplice e di inserimento rapido per unghie e velocità di espulsione. È ideale per la saldatura in acciaio inossidabile e piastre in acciaio lagolato a freddo, ma non è adatto per la saldatura a lungo termine di materiali zincati. L'alimentazione diretta della pistola di saldatura può portare a saldature deboli e scarsa legame e senza un perno automatico, la qualità della longevità e della saldatura del titolare della pistola può essere influenzata.
Pistola da saldatura che alimenta inclusa
Generalmente, si consiglia ai clienti di utilizzare la testa di pistola per unghie obliqua. Rispetto alla pistola di saldatura a alimentazione dritta, la pistola di saldatura a alimentazione obliqua ha un design di struttura più ragionevole e semplice, una durata di servizio più lunga, un migliore effetto di saldatura, funzioni complete, saldatura stabile e lunga durata della testa della pistola.
La pistola di saldatura a alimentazione obliqua è progettata con un espulsore automatico all'interno, che può essere adatto a vari materiali, in particolare su alcuni materiali speciali (foglio zincato). Allo stesso valore di tensione, l'effetto di saldatura della pistola di saldatura a alimentazione obliqua è significativamente migliore di quello della pistola di saldatura a alimentazione dritta.
Parametri tecnici
Numero dell'asse controllato | 3 |
X Asse massima velocità mobile | 60 m/min |
Y Asse massima velocità mobile | 55m/min |
Diametro del perno/mm | M3-M8 (più grande può essere personalizzato) |
Lunghezza del perno/mm | Ranna di regolazione manuale 10-25 mm (alimentazione del chiodo di tipo tamburo) Gamma di regolazione manuale 10-35 mm (alimentazione del chiodo tipo piastra di vibrazione) (La funzione di regolazione automatica della lunghezza del perno può essere personalizzata) può essere personalizzata |
Metodo di alimentazione delle unghie | Alimentazione delle unghie automatiche |
Velocità di saldatura | 20-35 pezzi/minuto |
Fonte di gas | Volume del gas 0,3m³/min |
Pressione 0,6 MPA |
Alimentazione di lavoro | 380 V/50Hz |
