Parametri tecnici
Modello | EHP-11032
| Unità |
Forza di piegatura | 1100 | Kn |
Lunghezza di piegatura | 3200 | mm |
Distanza tra i montanti | 2700 | mm |
Altezza di apertura massima | 480 | mm |
Profondità della gola | 400 | mm |
Asse CNC | X | Colpo | 600 | mm |
Max. velocità di lavoro | 400 | mm/s |
Posizionamento Accurac | ± 0,05 |
mm |
Accuratezza del posizionamento ripetuto |
± 0,03
| mm |
R | Colpo | 130 | mm |
Max. velocità di lavoro |
60 | mm/s |
Precisione di posizionamento |
± 0,10 |
mm |
Accuratezza del posizionamento ripetuto |
± 0,05
| mm |
Y | Corsa del cilindro |
200 | mm |
Precisione di posizionamento |
± 0,02 | mm |
Accuratezza del posizionamento ripetuto |
± 0,01 | mm |
Dettagli componenti

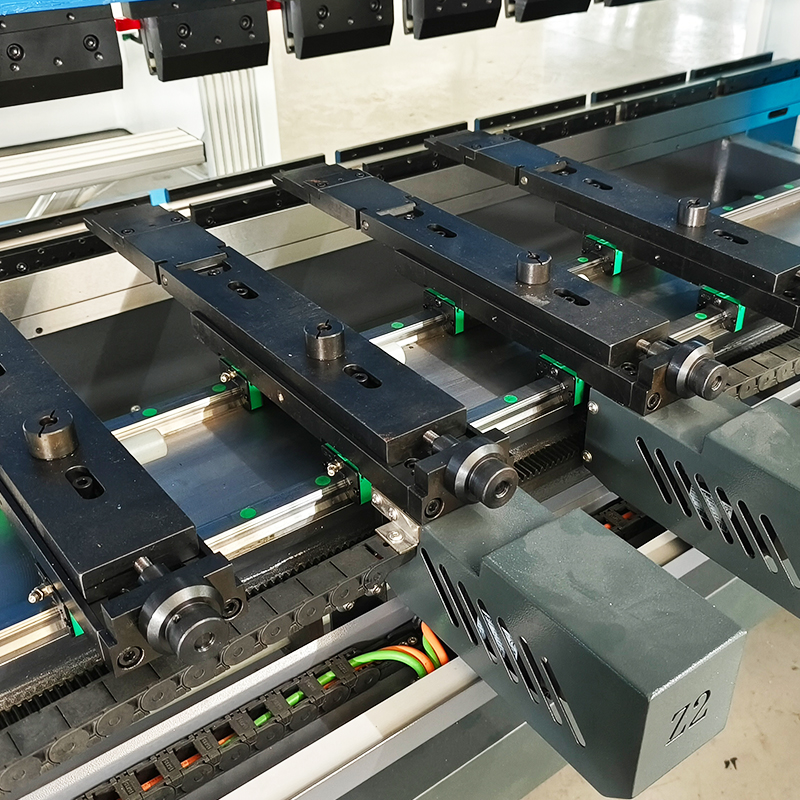

Controllo del backgauge
Gli assi X e R sono controllati dal sistema CNC. Adotta la guida lineare precisa e la vite a sfera. L'asse Z1 e l'asse Z2 sono posizionati e diretti da Guida lineare.Z1 e l'asse Z2 sono con alta precisione.
Sistema di compensazione meccanica
Secondo lo stato tecnologico del foglio piegato, il sistema CNC controlla l'importo della compensazione della deflessione del banco di lavoro. Può anche eseguire una compensazione efficace quando la macchina utensile è sovraccarica, in modo da ottenere un angolo uniforme dell'intera lunghezza del pezzo.

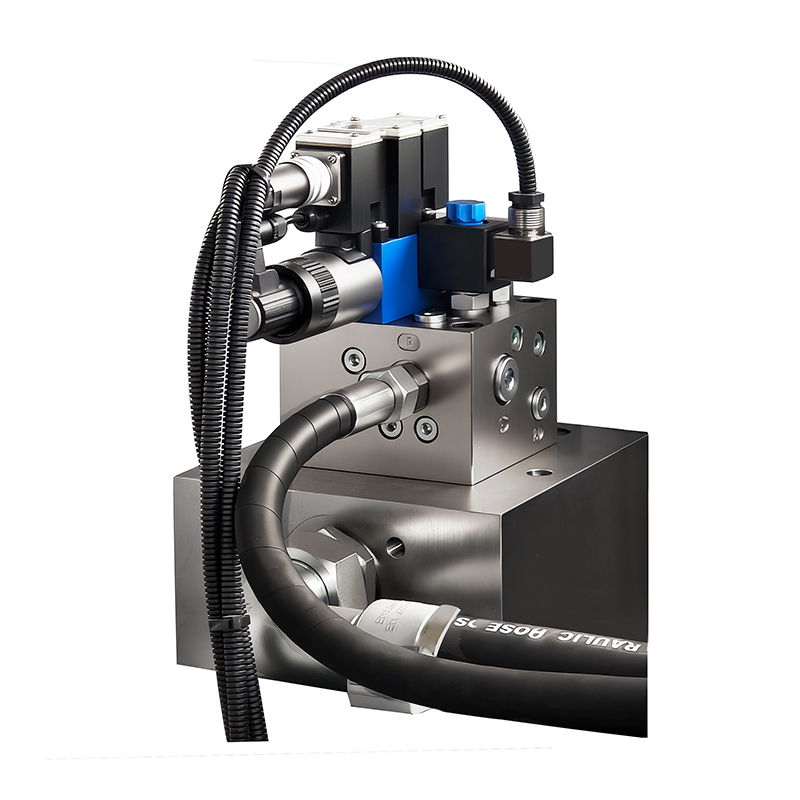

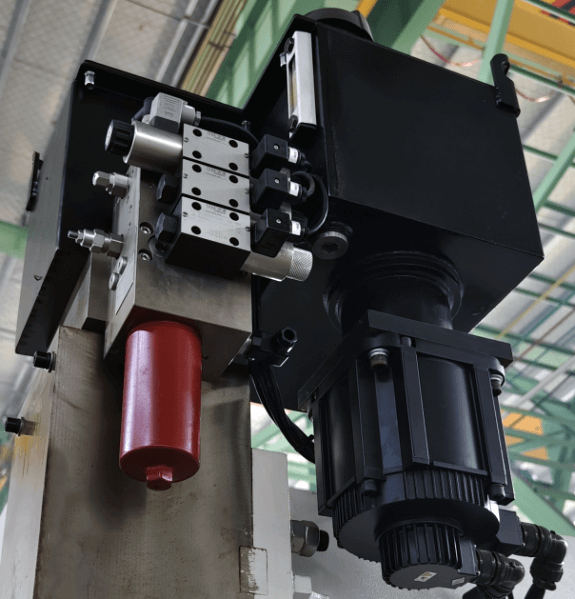

Sistema idraulico
Sistema innovativo del servomo Drive, interfaccia del cilindro olio molto semplice, nessuna pipeline esterna
Tecnologia avanzata di unità composita, con i vantaggi di alta efficienza, risparmio energetico e riduzione del rumore
Aumento rapido del 10% delle prestazioni riducendo il tempo di ciclo; Alta efficienza: aumento del 50% dell'efficienza energetica; ecologico - Il consumo di olio idraulico è notevolmente ridotto
Adatto per piegatura ad alta precisione, ad alta efficienza e consumo a bassa energia di vari lotti di pezzi
