Come funziona
Il componente A (poliolo poliolo) viene riempito in un serbatoio di accumulo di materie prime 50L come indicato da un sensore a livello di liquido. Quindi, con l'assistenza di una pompa agitante, una pompa di circolazione e un dispositivo di nucleazione, viene mantenuto a una densità ottimale e iniettato nella camera di miscelazione. Il componente B (isocianato), tenuto libero dall'umidità, entra nella camera di miscelazione in un rapporto predeterminato con il componente A senza la necessità di agitare o nucleazione. Sono miscelati per produrre la striscia di tenuta in poliuretano richiesto.
Tecnologia di elaborazione
Durante l'elaborazione, misurare le dimensioni del pezzo, chiamare il programma pre-archiviato nel sistema CNC, impostare in anticipo i parametri di processo dell'attrezzatura (le strisce di gomma di diverse altezze e larghezze possono essere realizzate in base alla quantità di sci di colla e alla velocità di viaggio della macchina), posizionare il braccio di lavoro e le apparecchiature di rivestimento possono applicare il poliuretano in base al motivo. La colla può reagire e formarsi rapidamente per formare una striscia di tenuta che può essere saldamente legata al pezzo.
Componenti dell'attrezzatura

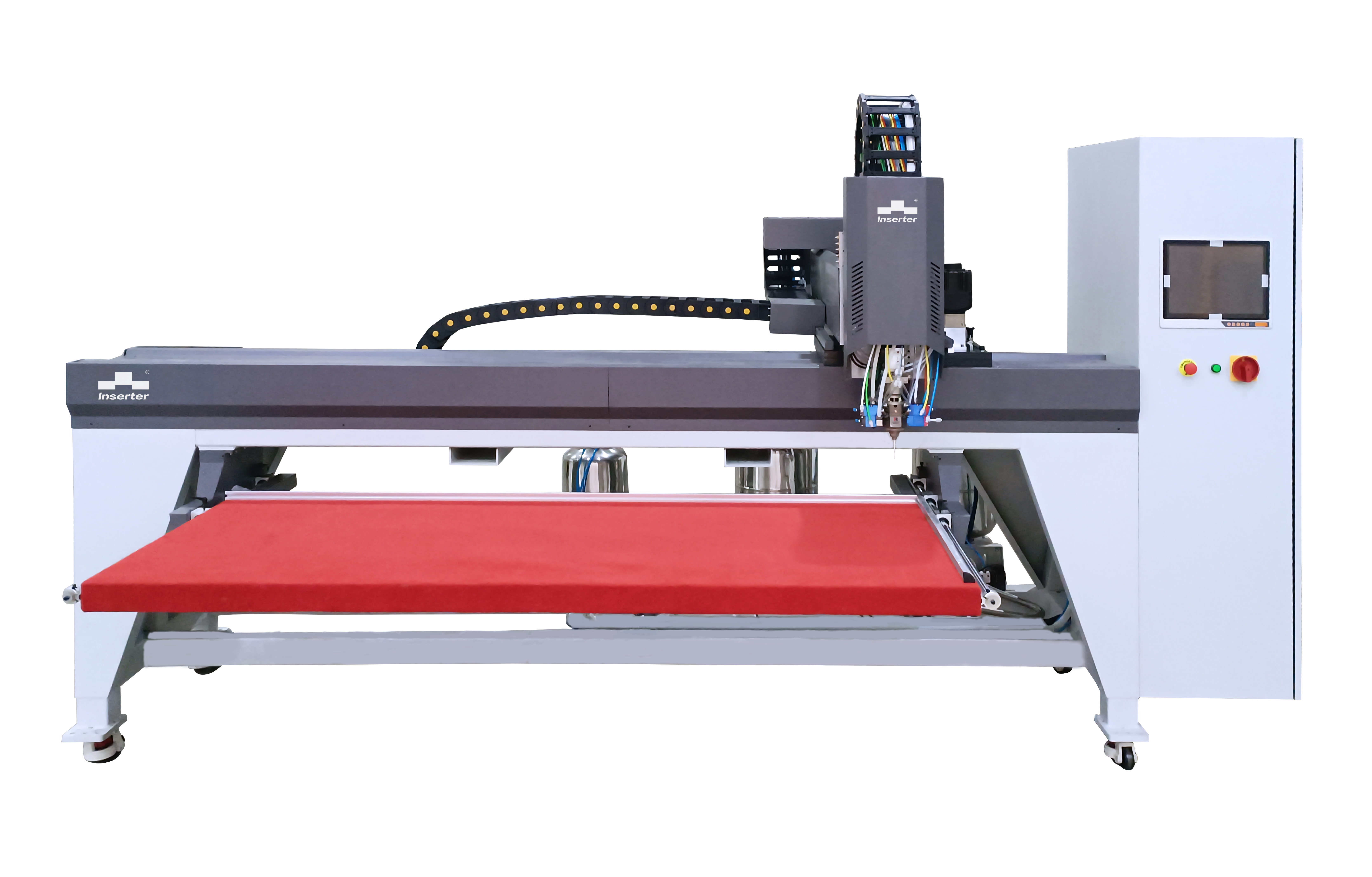

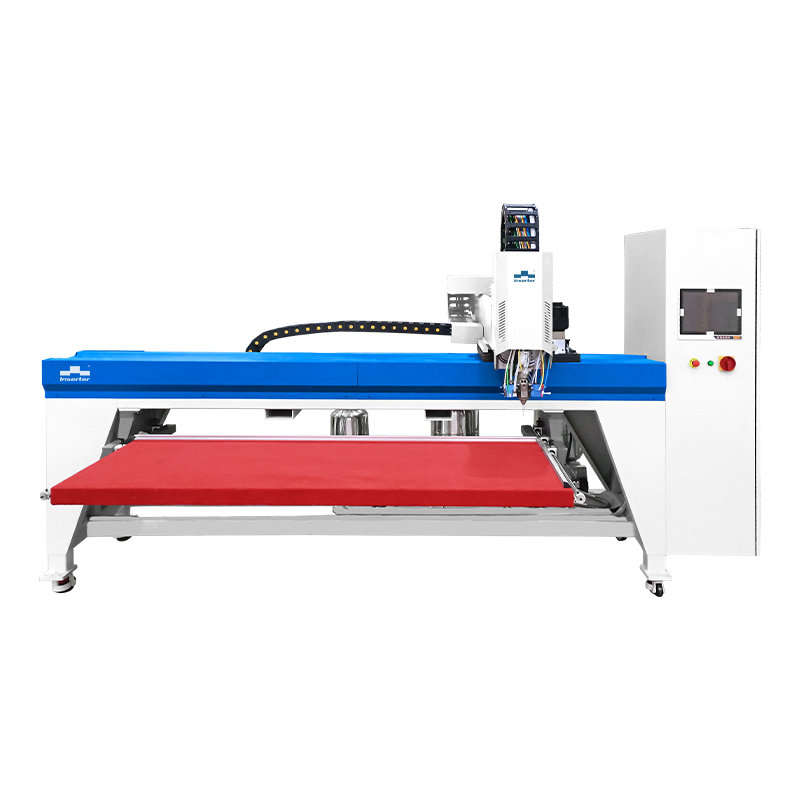

La nuova macchina per erogazione di sigillatura CNC integrata a due componenti è composta principalmente da un telaio, un meccanismo di movimento, un sistema di controllo elettrico, un sistema di alimentazione di colla (testa di miscelazione della colla, serbatoio di colla, pompa per colla, tubo di gomma), un banco di lavoro integrato e strutture ausiliarie di supporto (serbatoio di pulizia, macchina a temperatura costante) e altre parti.

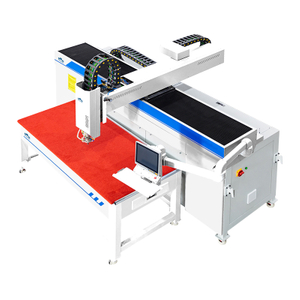

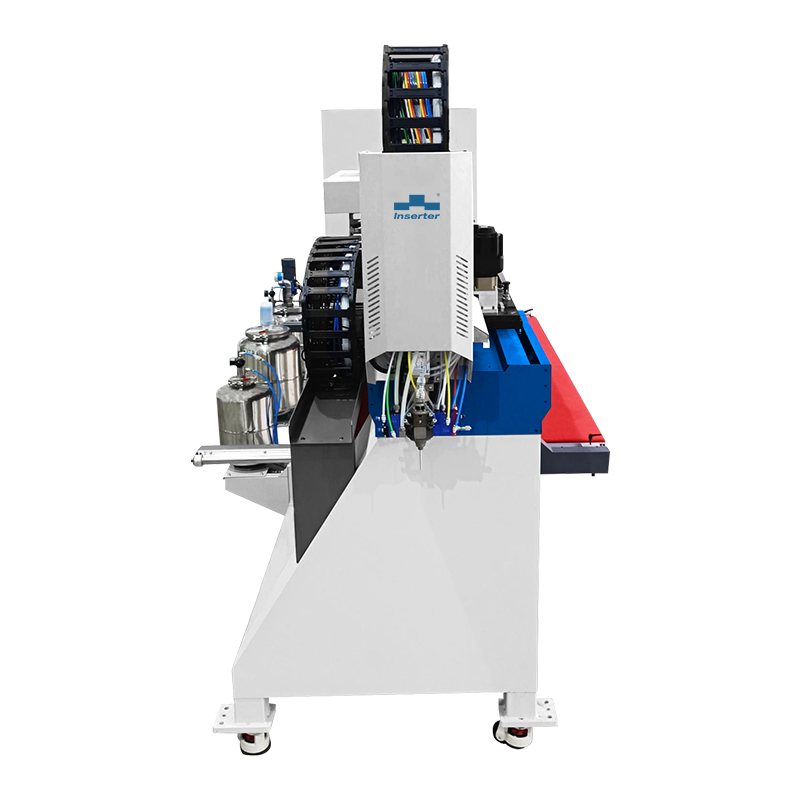

Struttura del telaio integrato con ruote:
Il telaio integra il controllo elettrico, i meccanismi di movimento, i sistemi adesivi e il worktable in un design compatto. La tabella di lavoro di estrazione e il cantilever di Asse Y rotabile consente un facile trasporto e manovra attraverso spazi stretti. Questo design consente l'installazione senza sforzo di sollevamento, movimento e in loco, prendendo solo 1-2 ore.

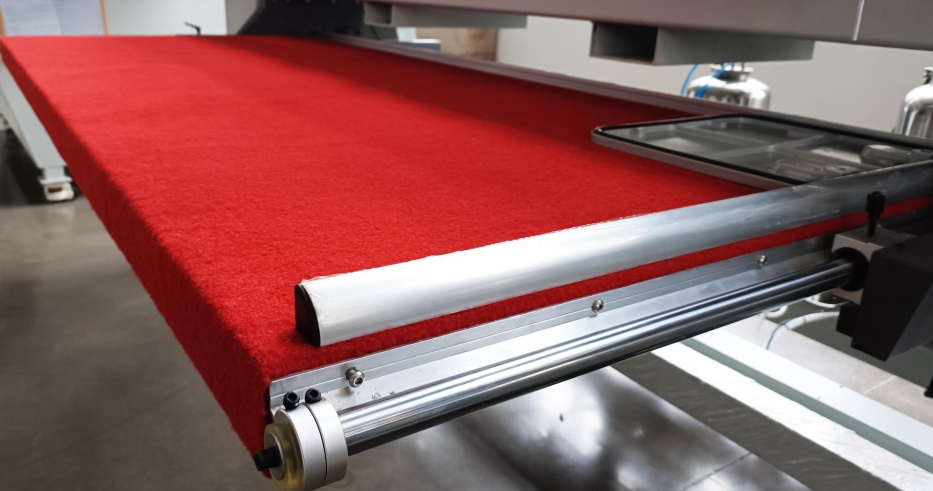

Banco di lavoro
La piattaforma di lavoro integrata è rimovibile e può essere rapidamente spinta e tirata manualmente, il che è conveniente per il trasporto per ridurre le dimensioni della macchina, salvare lo spazio e facilitare l'installazione e il movimento.
Il banco di lavoro ha un dispositivo di regolazione a livello indipendente.

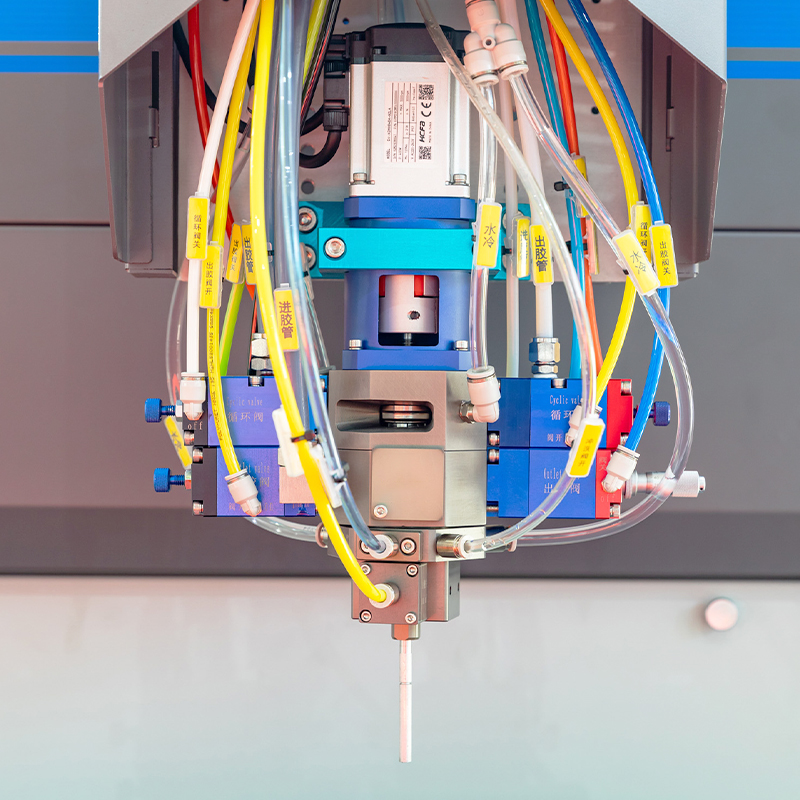

Sistema della testa di erogazione
La testa della macchina è realizzata in alluminio aeronautico e dotata di lavaggio ad alta pressione in acqua multi-punto per pulire accuratamente. L'intera testa della macchina ha una funzione di temperatura costante, che può controllare accuratamente la temperatura di lavoro dei componenti della testa della macchina per garantire che la testa di miscelazione possa funzionare stabilmente per lungo tempo.

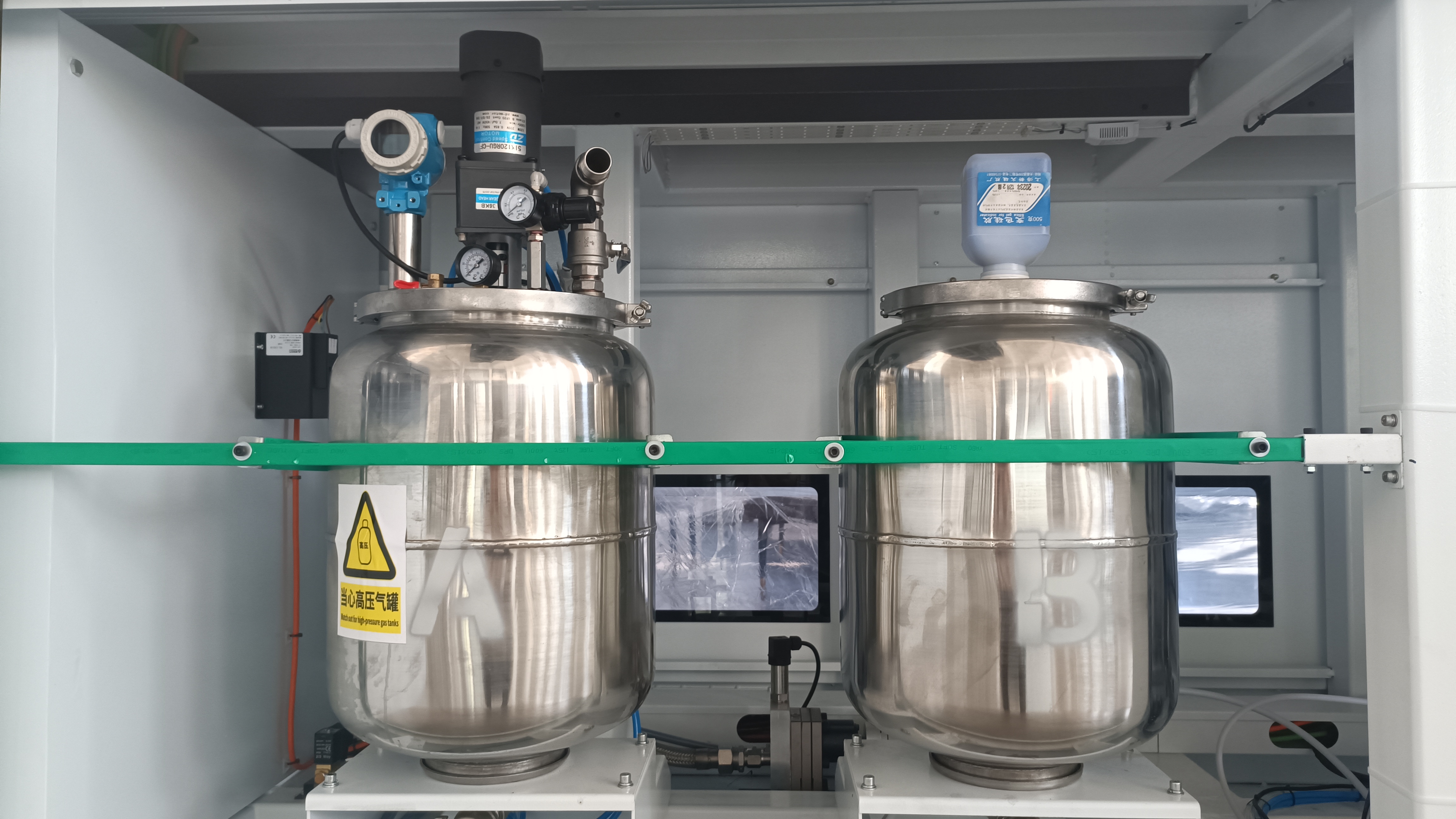

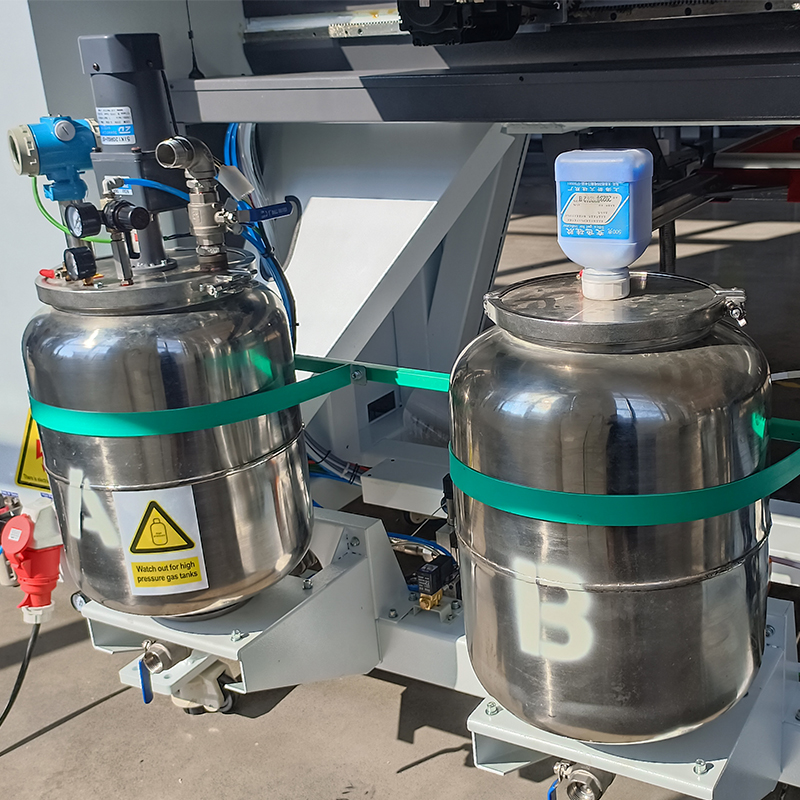

Serbatoio di alimentazione per colla
Dotato di due serbatoi a pressione 50L, belli e resistenti
Allarme automatico per mancanza di materiale: il livello del liquido viene continuamente visualizzato numericamente e il liquido di colla rimanente può essere visualizzato in tempo reale. Quando la materia prima nel serbatoio delle materie prime è inferiore al livello di liquido sicuro, il sistema di controllo allarma automaticamente e chiede di aggiungere materiali per garantire che l'attrezzatura abbia sufficienti materie prime durante la produzione
Rifornimento automatico del gas: le materie prime vengono agitate durante il processo di rifornimento del gas per mescolare completamente l'aria e le materie prime per rendere la struttura chimica del materiale più stabile
Filtrazione di impurità: il filtro della colla può filtrare le impurità nella colla per impedire alle impurità della colla di intasare la testa di miscelazione della colla;
Parametri della macchina per guarnizione in schiuma PU
Parametro | Valore |
Modello dell'attrezzatura | FGS-6E |
Dimensioni dell'attrezzatura (L × W × H) | 4200 mm × 2900 mm × 2200 mm |
Corsa efficace (x × y × z) | 2200 × 1200 × 330 (mm) |
Larghezza in schiuma | 5–30 mm |
Altezza in schiuma | 3–10 mm |
Rapporto in schiuma (A: B) | 1: 1 /10: 1 |
Materiale in schiuma | Poliuretano |
Potenza motoria | 5 kW |
Precisione di erogazione | ± 0,03 mm |
