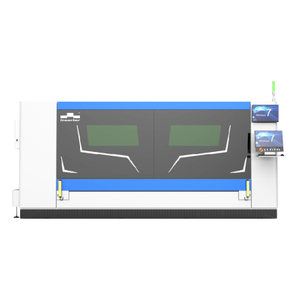

Punteggi e macchine combinate per pugni e laser

Panoramica della  macchina da punzonatura e della laminazione del prodotto

La macchina composta per punzonatura e taglio del CNC ha tutte le tecnologie di elaborazione del servo punzonatura e ha anche le caratteristiche di alta efficienza e buona qualità trasversale del taglio laser. Può realizzare punzonatura, formazione, scribing, incisione, rotolamento per tallone, tocco e taglio a forma di specialità laser, taglio di contorni di grandi dimensioni, taglio a fori di grandi dimensioni e altre funzioni. Pertanto, ha una vasta gamma di applicazioni e una grande flessibilità di elaborazione. La combinazione di timbratura e taglio migliora notevolmente l'efficienza di elaborazione e fornisce una nuova soluzione intelligente per la produzione di lamiera di precisione. La macchina composta è costituita da un host di servi punzonatrice, una macchina da taglio laser e un sistema elettrico.

Caratteristiche della struttura  dell'attrezzatura

• Il servo motore principale a trazione diretta mantiene i vantaggi della struttura principale, matura e affidabile meccanica, avendo anche caratteristiche migliori rispetto all'unità principale idraulica. Ha caratteristiche significative e funzioni potenti e ha funzioni come elevata efficienza, risparmio energetico, riduzione del rumore e alta precisione. Può realizzare punzonatura, formazione, rotolamento, lettere e altri processi. La forza nominale è di 300/400kn e la dimensione massima della piastra di elaborazione è 5000 mm × 1250/1500 mm.

• Il corpo di stampaggio service-specifico, il letto adotta una struttura di saldatura integrale chiusa, il trattamento termico per rimuovere lo stress interno, la forte rigidità, il tonnellaggio pesante, garantire la stabilità a lungo termine dell'accuratezza della macchina utensile, prolungare la durata della macchina utensile e dello stampo e migliorare l'accuratezza del posizionamento, l'affidabilità e la durata della macchina utensile. Il letto ha una grande spaziatura della guida guida ultra larga, una grande campata di macchine, una migliore orizzontalità e supporto, garantendo pienamente l'accuratezza della lavorazione di piastre di grandi dimensioni e più bilanciate sotto l'alimentazione ad alta velocità.

• Il morsetto adotta un morsetto pneumatico a flusso pieno, che galleggia su e giù per ridurre la deformazione della piastra, ha una lunga piastra di diapositiva, buona rigidità, facile movimenti del morsetto, funzione di autoprotezione e nessuna area cieca durante l'elaborazione.

• Le rotaie di guida lineari importate e le viti a sfera garantiscono un'elevata precisione e una lunga durata.

• Il dispositivo di lubrificazione centralizzata automatica riduce l'attrito di ciascuna coppia in movimento e aumenta la durata della macchina.

• La macchina composta è dotata di un dispositivo di riposizionamento, che include due cilindri e gruppi di valvole correlati. Durante il riposizionamento, la colonna guida preme strettamente il pezzo sul banco di lavoro, il morsetto viene allentato e spostato una distanza adeguata e quindi bloccata (il pezzo non si muove). Il riposizionamento può espandere automaticamente l'intervallo di elaborazione della macchina e realizzare automaticamente l'elaborazione di stampaggio della parte di serraggio.

Parametri dell'attrezzatura

Parametri della macchina per punzonatura CNC:

Parametri della macchina da taglio laser ：

La macchina da taglio laser è costituita principalmente da tre parti: testa di taglio, laser in fibra, circuito di gas e sistema di circuiti d'acqua.
