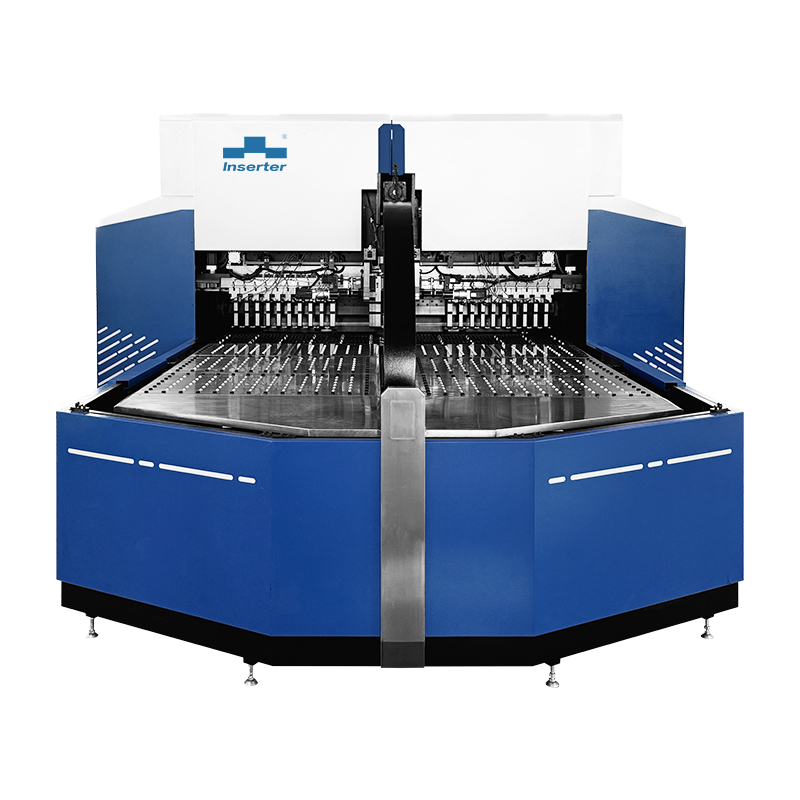

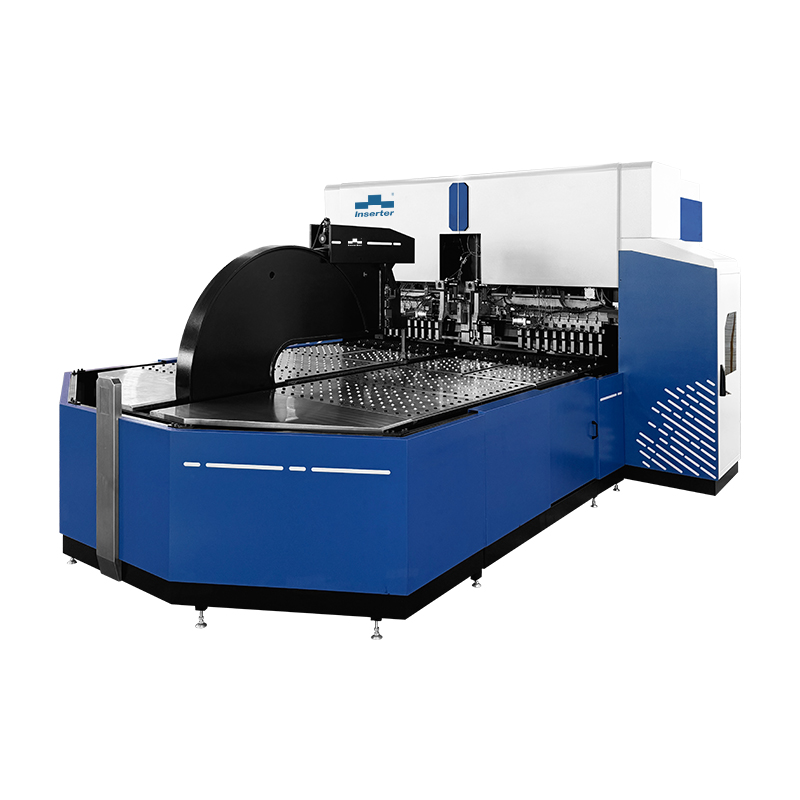

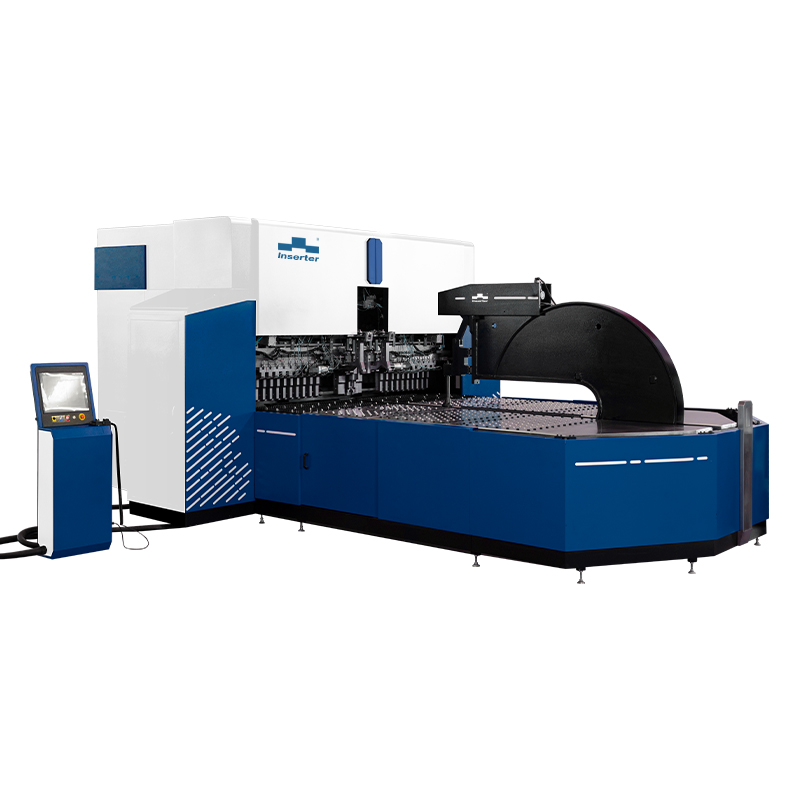

Introduzione di Bender del pannello di modifica dello strumento completamente automatico
Parametri Bener del pannello
| Nome | Parametro |
| Lunghezza di piegatura | 2200 mm |
| Lunghezza del foglio | 2200 mm |
| Larghezza del foglio | 1500 mm |
| Altezza di piegatura | 200 mm |
| Altezza di piegatura del coltello di piegatura opzionale | Personalizzato |
| Dimensione minima di formazione per la formazione a quattro lati | 400*215 mm |
| Dimensione di formazione minima per la formazione a due lati | 215 mm |
| Raggio di arco più basso | 1,2 mm |
| Velocità di flessione continua più veloce | 0,2S/coltello |
| Modalità di cambio dello strumento | Automatico |
| Modalità di alimentazione | Premere il braccio |
| Angolo di piegatura | 0-180 ° |
| Spesso di flessione massimo (acciaio dolce) | 2 mm |
| Spesso di flessione massimo (acciaio inossidabile) | 1,2 mm |
| Spesso di flessione massimo (piastra di alluminio) | 3 mm |
| Numero di assi | 18 assi Standard + 1 asse opzionale |
| Dimensione dell'attrezzatura | 6100*3700*2920 mm |
| Peso dell'attrezzatura | 26000 kg |
Introduzione del sistema di flessione
Adotta la modalità di controllo del bus Ethercat e supporta il controllo fino a 64 assi;
Supporta la visualizzazione in tempo reale delle funzioni di animazione e simulazione 3D;
Supporta la correzione dell'angolo online visivo e il rilevamento dello spessore della piastra;
Supporta il monitoraggio delle collisioni online degli strumenti di flessione;
Supporta azioni di piegatura come angolo, arco, pressatura a bordo e personalizzato;
Supporta il controllo completo a circuito chiuso di sensori di spostamento assoluto a 8 vie;
Supporta la generazione di programmi automatici importando disegni 2D e 3D.
Struttura e caratteristiche principali di Panel Bender
L'attrezzatura è composta principalmente da un telaio, una vetrina superiore, un'unità di flessione, un'unità di pressione superiore e uno strumento di flessione.
1.Frame
Secondo i risultati dell'analisi degli elementi finiti con telaio, l'acciaio Q355 è selezionato come materiale; Viene utilizzata la saldatura protetta da anidride carbonica; Il trattamento di temperatura viene eseguito per eliminare lo stress causato dalla saldatura; garantendo così l'accuratezza, la stabilità e l'elevata rigidità dell'attrezzatura durante il funzionamento a lungo termine.
2.Supper Slider
Questo componente è composto principalmente da un cursore, una vite di piombo ad alta torque, un riduttore, un binario di guida, un servomotore, ecc. L'unità principale è controllata da un servo motore e il metodo di controllo è un controllo sincrono servo, che può garantire efficacemente l'accuratezza del posizionamento, la velocità rapida e l'alta controllabilità. La lubrificazione della vite di piombo e della guida guida è la lubrificazione automatica per garantire la durata e l'accuratezza della vite di piombo e della guida guida per lungo tempo.

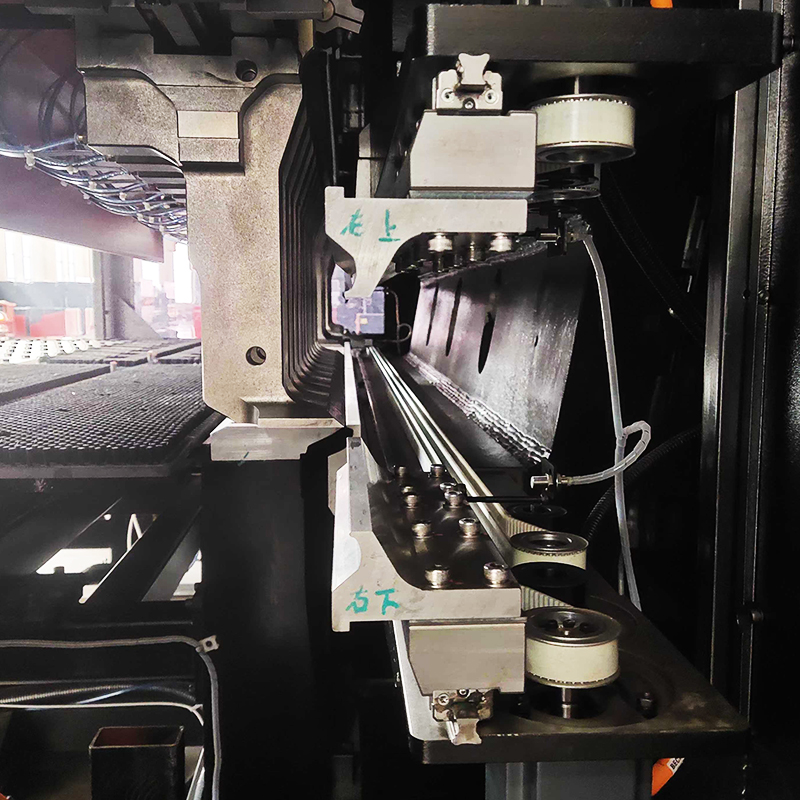

3. Strumenti di creazione
Gli strumenti di flessione sono divisi in strumenti di flessione superiore e strumenti di flessione più bassi. Strumenti di flessione speciali possono essere personalizzati in base alle diverse esigenze dei clienti.
4. Unità di pressione upper
Al fine di soddisfare i requisiti di evitamento quando si piega le scatole, l'azienda ha sviluppato strumenti di flessione flessibili, universali e multifunzionali appositamente sviluppati, con spessore di flessione del foglio che vanno da 0,5 a 2 mm.

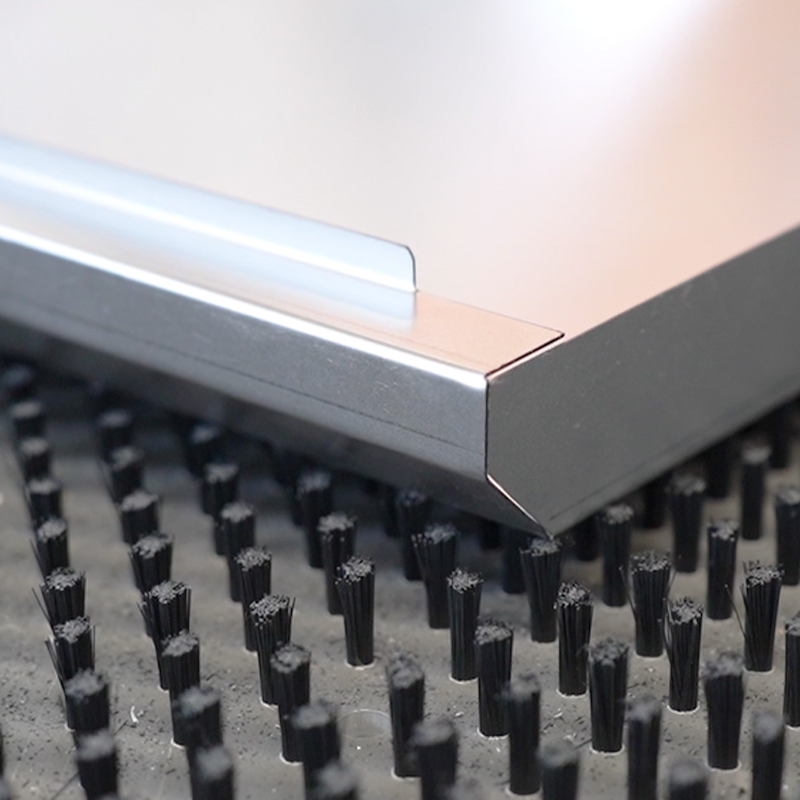

Display per il pezzo di piegatura
