Panoramica

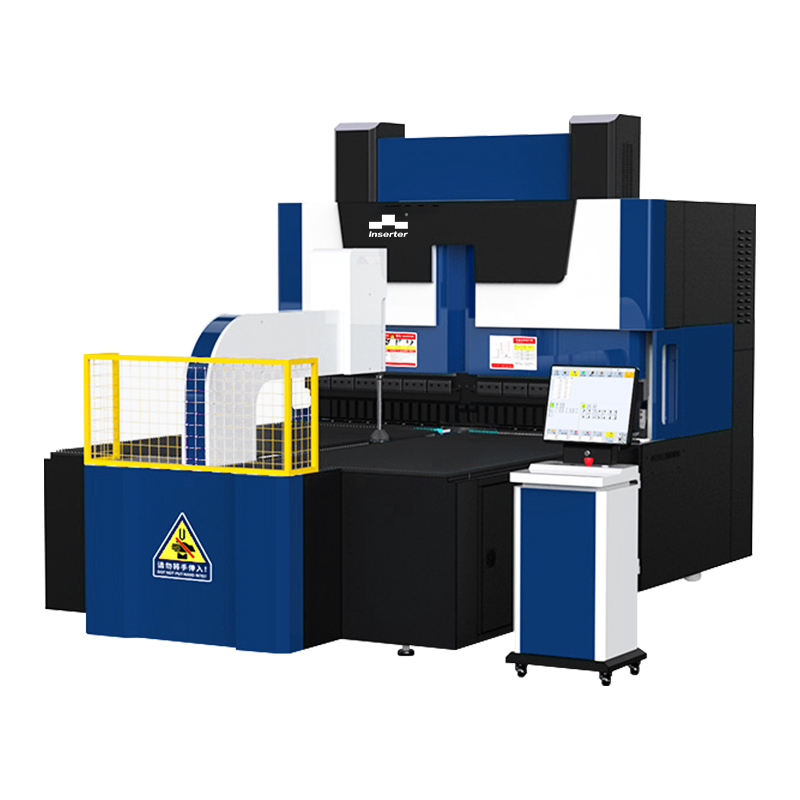

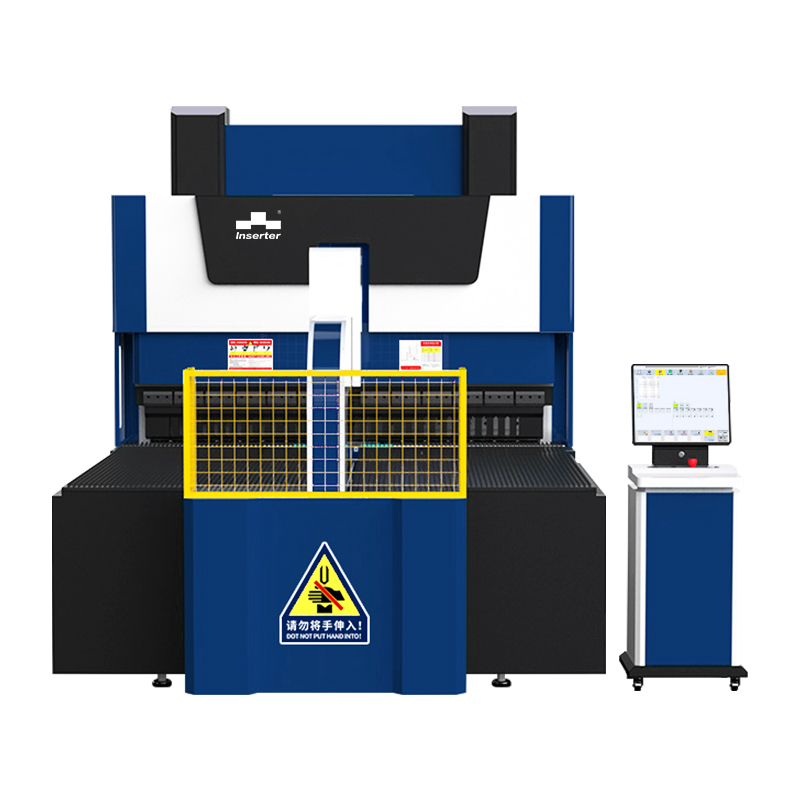

Questo pannello Bender Center utilizza un movimento multiasse sincronizzato e gli strumenti di piega universale per completare più bordi e curve in un singolo ciclo. Combinando sei assi di curvatura e otto assi di alimentazione/posizionamento sotto il controllo CNC, offre fino a 3-5 × il throughput dei tradizionali freni di stampa mentre si taglia a metà il consumo di energia. Ideale per cornici in scatola, grandi pannelli e profili personalizzati in cabinet, HVAC, ascensore e facciate architettoniche.
Caratteristiche chiave
Controllo multi-asse concomitante
sei assi di curvatura sincrona (x1/x2, y1/y2, z1/z2) e otto assi di alimentazione/posizione (u1/u3, d1/d2, c1/c3, h1/h3) posizionamento della maniglia, rotazione e flessione in una sequenza programmata.
Tooling universale di piega

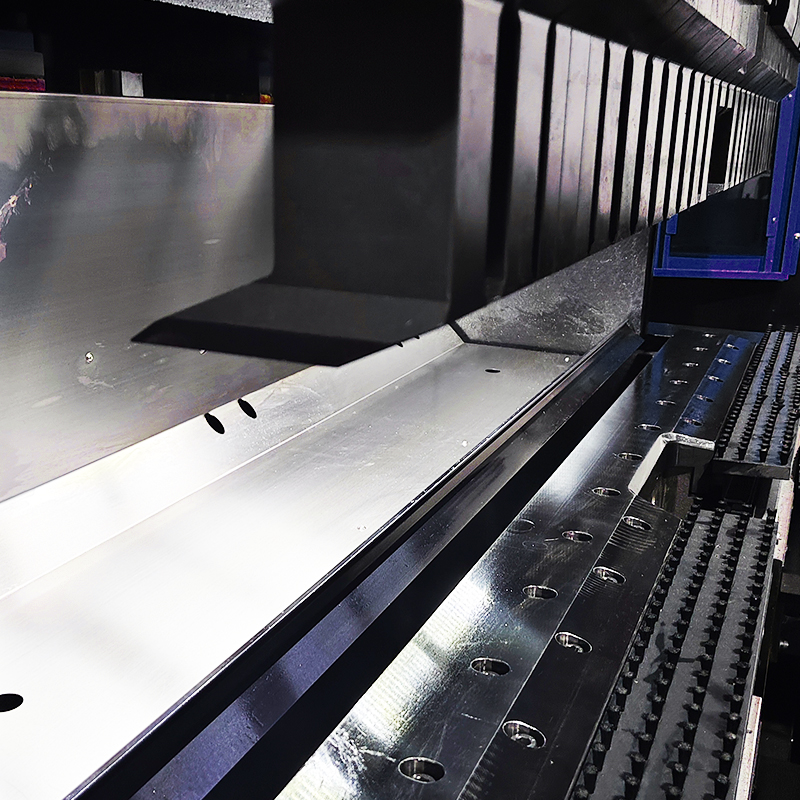

Una serie di teste modulari per punzonatura/dado esegue curve dritte, inverse e arc senza modifiche allo strumento: abilitare la formazione multi-bordo e multi-piega in un singolo passaggio.
Servo-Driven Precision
AC Servo Motors e viti a sfera ad accoppiamento diretto assicurano un movimento a bassa vibrazione e priva di retro. Ripetere l'accuratezza del posizionamento: ± 0,005 mm; Accuratezza dell'angolo di piega: ± 0,5 °; Precisione della dimensione: ± 0,1 mm.
Interfaccia CNC

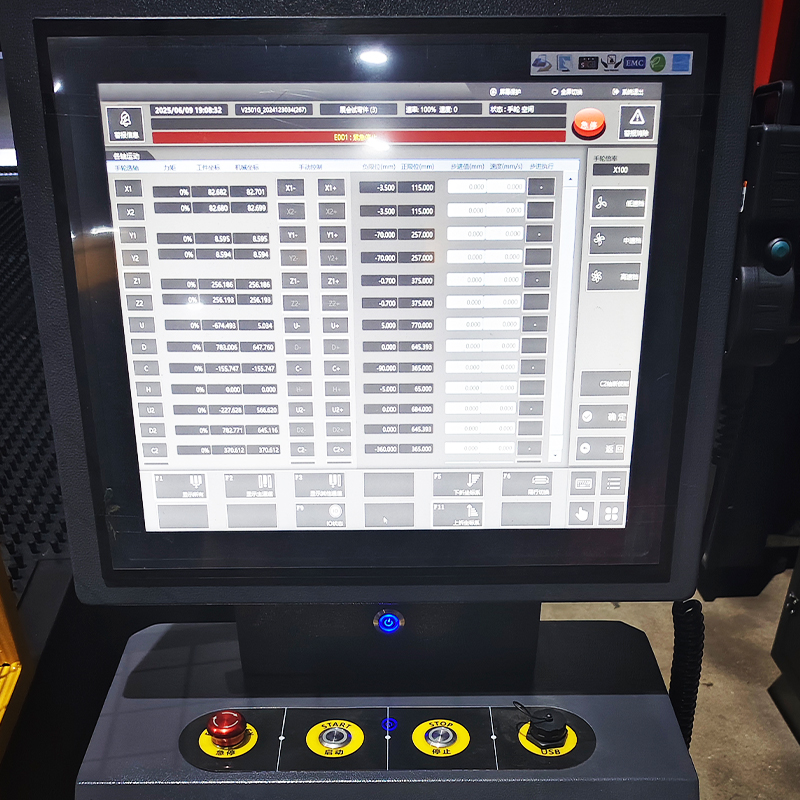

Touchscreen a colori di grande formato (supporta l'inglese/cinese) con importazione DXF, programmazione bidimensionale, archiviazione delle ricette sullo schermo e selezione di-utensili a touch.
Stradatura in acciaio a sesso costrutti per costruzioni robuste
con costole ottimizzate con fem, trattamento di rilievo pre-stress e gruppi di palla ad alto carico/rotaia garantiscono rigidità e stabilità.
Muovo di lavoro flessibile che gestisce

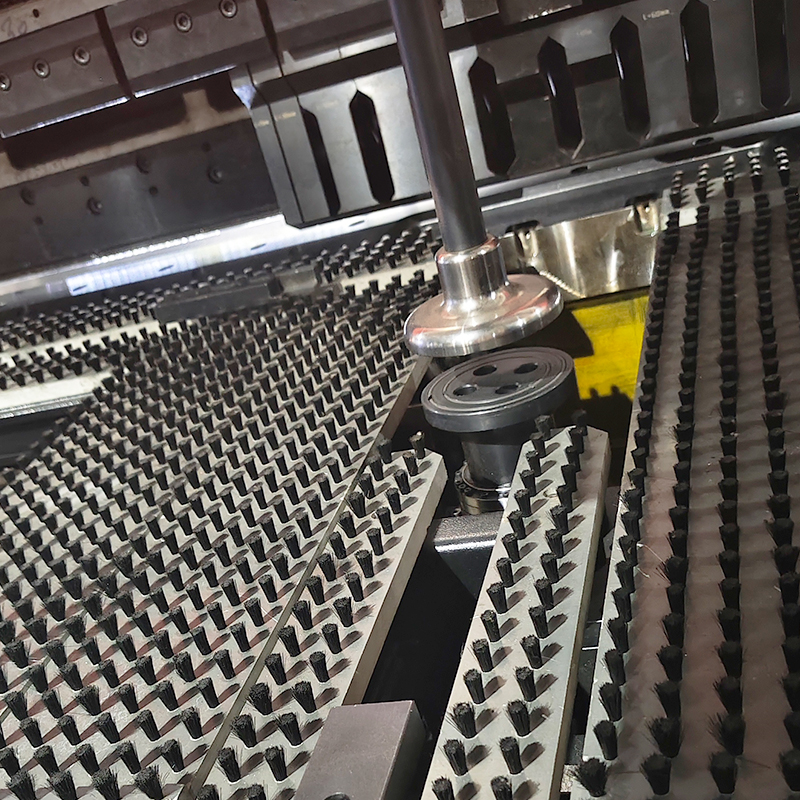

pneumatici morsetti a vuoto sicuri fino a 2.000 mm di larghezza e 350 mm di altezza. La rotazione dell'asse C (± 360 °) e gli impianti di risalita H-Ax-AMS Support Geometrie complessi.
Sicurezza e manutenzione
Guardie completamente chiuse, interblocchi per le curve di luce, fermate di emergenza e auto-lubrificazione centralizzata estendono il tempo di attività e proteggono gli operatori.
Specifiche tecniche
| Valore | dei parametri |
| Piegare la larghezza | Fino a 2.000 mm |
| Dimensione massima del pannello | 1.500 × 2.000 mm |
| Altezza di piega massima | 350 mm (da lato a lato) / 170 mm (tutt'intorno) |
| Min. Dimensione di formazione | 320 × 250 mm |
| Capacità | 2 mm in acciaio dolce / 1,5 mm inossidabile / 3 mm in alluminio |
| Bim Bim | 0,2 s per curva |
| Assi controllati | 14 (6 piega + 8 alimentazione/rotazione) |
| Controllo CNC | Importazione DXF, programmazione 2D, etercat a 64 assi |
| Requisiti di potenza | 380 VAC, picco 15 kW, avg. 2 kW |
| Livello di rumore | ~ 60 dB |
Applicazioni
Armadi e recinti elettrici
Condotti e plenum HVAC
Alloggiamenti e binari dell'ascensore
Attrezzatura da cucina e ospitalità
Pannelli e rivestimenti architettonici
Cornici automobilistiche e biciclette
Perché scegliere questo pannello Bender Center?
Ti farà eccitare
L'esecuzione di questo pannello Bender richiede solo un ciclo per completare tutte le curve di cui hai bisogno. Con Universal Dies, puoi risparmiare tempo a cambiare le stampi e la stessa cornice può elaborare da un piccolo raggio a un'ampia flangia in pochi secondi.
Grazie all'asse servo e alle funzioni limite, queste funzioni assicurano la coerenza della precisione di flessione, in modo che ogni curva possa essere bloccata nella stessa posizione. Quando è necessario piegare una forma complessa, basta importare il file DXF, regolare alcune impostazioni sul touchscreen e il Bender del pannello verrà messo a funzionare immediatamente.
Per i produttori che devono produrre pannelli lunghi, scatole profonde e staffe d'angolo, questa macchina può gestirli tutti. Il morsetto sotto vuoto stabilizza tutte le parti e l'asse C con il braccio oscillante può fissare i pezzi di lavoro di grandi dimensioni direttamente nell'area di flessione.
